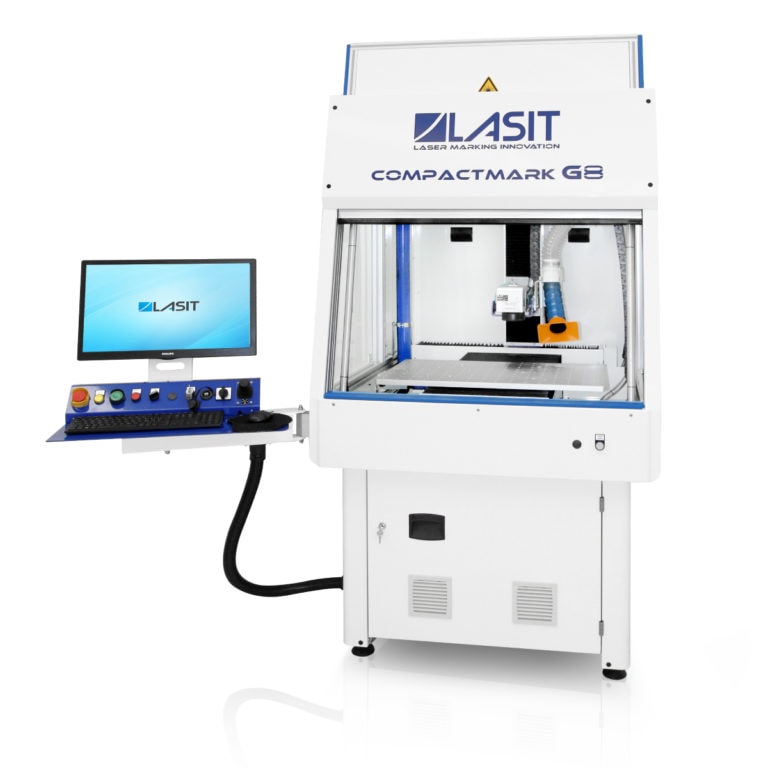

Compactmark G8

Το CompactMark G8 είναι ένα πολυλειτουργικό σύστημα Laser.

Είναι εξ ολοκλήρου κατασκευασμένο από συγκολλημένο χάλυβα και επεξεργάζεται με ακρίβεια με γείωση και σφαιρικές βίδες. Είναι διαμορφωμένο με 3 τυπικούς άξονες τοποθέτησης που μπορούν να επεκταθούν σε 9 άξονες με προαιρετικό άξονα «C», περιστρεφόμενη κεφαλή, παλετοποιημένο pick and place ή μεταφορείς.

Ο άξονας Z, που λειτουργεί από το λογισμικό σήμανσης FlyCAD, μας επιτρέπει σήμανση διαφορετικά πάχη έως και 400 mm. Όλοι οι κινητήρες διαθέτουν ενσωματωμένους κωδικοποιητές που μπορούν να ελεγχθούν μέσω ενός joystick 3 αξόνων.

Αυτή η τεχνολογία αιχμής Smart Focus επιτρέπει στον χειριστή να χρησιμοποιήσει τη λειτουργία προεπισκόπησης. Με αυτόν τον τρόπο, μπορεί αμέσως να εστιάσει και να κεντράρει χωρίς καμία προσπάθεια και να ξεκινήσει την σήμανση.

Highlights

ΜΕΓΙΣΤΗ ΠΑΡΑΓΩΓΙΚΟΤΗΤΑ

MAXIMUM PRODUCTIVITY

Χάρη στην κίνηση στον άξονα Χ του πάγκου εργασίας και στον άξονα Υ, το CompactMark G8 επιτρέπει τη σήμανση μιας περιοχής 600x400 mm. Αυτός ο δείκτης λέιζερ μπορεί να χρησιμοποιηθεί τόσο για χάραξη σε μια μεμονωμένη λεπτομέρεια ή σε μια παλέτα με εκατοντάδες μικρά κομμάτια τοποθετημένα. Διατηρεί πάντα ένα τέλειο κεντράρισμα. Επίσης στο τραπέζι είναι δυνατή η τοποθέτηση λεπτομερειών με βάρος έως 150Kg.

Πλαίσιο από συγκολλημένο χάλυβα

WELDED STEEL FRAME

Το CompactMark G8 είναι εξαιρετικά άκαμπτο και εργονομικό: το πλαίσιο του αναπτύχθηκε εξ ολοκλήρου από συγκολλημένο χάλυβα. Μετά τη θερμική διαστολή, το πλαίσιο τελειώνει προσεκτικά για να δημιουργηθούν επιφάνειες στήριξης για βίδες και συρόμενους οδηγούς. Τα πλεονεκτήματα είναι η μεγαλύτερη επιτάχυνση των αξόνων χωρίς κραδασμούς, σταθερότητα και αντίσταση.

ΣΗΜΑΝΣΗ ΚΥΛΙΝΔΡΙΚΩΝ ΤΕΜΑΧΙΩΝ

MARKING CYLINDRICAL PIECES

Το λογισμικό FlyCAD σε συνδυασμό με τον άξονα W επιτρέπει τη σήμανση με λέιζερ στους κυλίνδρους. Η ανάλυση του Axis W είναι 65.536 βήματα/στροφές και η μηχανική είναι τόσο ακριβής. Αυτή είναι μια βασική προϋπόθεση για τη λήψη ακριβών σημάνσεων χωρίς προειδοποίηση για τη σύνδεση μεταξύ των διαφορετικών τμημάτων του σχεδίου.
